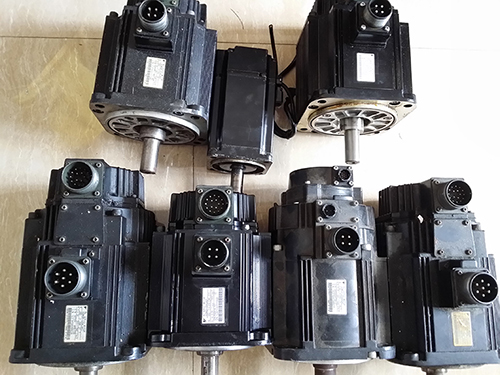

伺服驅動器在控制信號的作用下驅動執行電機,因此驅動器是否能正常工作直接影響設備的整體性能,在伺服控制系統中,伺服驅動器相當于大腦,執行電機相當于手腳,而伺服驅動器在伺服控制系統中的作用就是調節電機的轉速,因此也是一個自動調速系統。

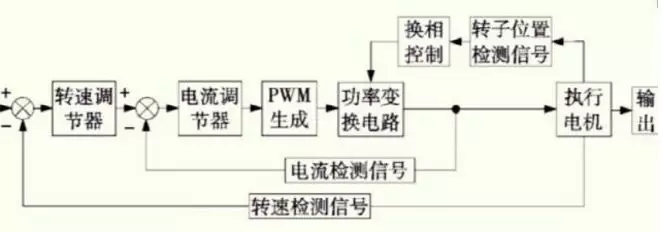

伺服驅動器工作原理圖如下所示：
驅動器的核心主控板,驅動器由繼電器板傳遞控制信號和檢測信號,完成上圖的雙閉環控制,包括轉速調節和電流調節,實現執行電機的轉速控制和換相控制,驅動器的驅動板從主控板接受信號驅動功率變換電路,實現執行電機的正常工作。
伺服驅動器內部結構：伺服驅動器內部結構由電源電路,繼電器板電路,主控板電路,驅動板電路及功率變換電路組成,電源電路作用,將外部輸入的直流電轉換為大小不同的直流電輸出,為后續的繼電器板,驅動板,功率變換電路提供直流電源,繼電器板作用,提供直流電完成控制信號,檢測信號傳遞。
